Kafa Tipi RTD'lerin tedarikçisi olarak, bu sensörlerden gelen sinyallerin gürültü seviyesiyle ilgili sorularla sık sık karşılaşıyorum. Çeşitli uygulamalarda doğru sıcaklık ölçümlerinin sağlanması için gürültü seviyesinin anlaşılması çok önemlidir. Bu blog yazısında Kafa Tipi RTD sinyallerindeki gürültü kavramını, kaynaklarını ve bu sensörlerin performansını nasıl etkileyebileceğini ele alacağım.
RTD Sinyallerinde Gürültü Nedir?
RTD (Direnç Sıcaklık Dedektörü) sinyalleri bağlamında gürültü, istenen sıcaklıkla ilgili sinyalin üzerine bindirilen her türlü istenmeyen elektriksel dalgalanma veya bozulmayı ifade eder. Bu dalgalanmalar sıcaklık okumalarında hatalara yol açarak hatalı veri toplanmasına yol açabilir ve potansiyel olarak RTD'nin kurulu olduğu sistemin genel performansını etkileyebilir.
Kafa Tipi RTD'den gelen sinyal tipik olarak sıcaklıktaki bir değişikliğe karşılık gelen dirençteki küçük bir değişikliktir. Bu direnç değişimi daha sonra bir sinyal koşullandırma devresi kullanılarak voltaj veya akım sinyaline dönüştürülür. Gürültü sisteme RTD elemanının kendisi, kablolar ve sinyal koşullandırma elektroniği dahil olmak üzere çeşitli noktalardan girebilir.
Kafa Tipi RTD Sinyallerindeki Gürültü Kaynakları
1. Termal Gürültü
Johnson - Nyquist gürültüsü olarak da bilinen termal gürültü, tüm elektrik iletkenlerinde bulunan temel bir gürültü türüdür. Elektronların termal enerjiden dolayı rastgele hareket etmesinden kaynaklanır. Kafa Tipi RTD'de direnç elemanı bir iletkendir ve dolayısıyla termal gürültü oluşur. Termal gürültünün büyüklüğü iletkenin sıcaklığı, direnç değeri ve ölçüm sisteminin bant genişliği ile orantılıdır.
Matematiksel olarak, termal gürültü voltajının (V_{n}) kök - ortalama - kare (RMS) değeri aşağıdaki formülle verilir:
[V_{n}=\sqrt{4kTR\Delta f}]
burada (k = 1,38\times10^{- 23}\space J/K) Boltzmann sabitidir, (T) Kelvin cinsinden mutlak sıcaklıktır, (R) iletkenin direncidir ve (\Delta f) ölçüm sisteminin bant genişliğidir.
2. Elektromanyetik Girişim (EMI)
EMI, Kafa Tipi RTD sinyallerindeki bir diğer önemli gürültü kaynağıdır. Güç hatları, motorlar, radyo vericileri ve diğer elektrikli ekipmanlar tarafından üretilen harici elektromanyetik alanlardan kaynaklanabilir. Bu alanlar RTD kablolama ve sinyal koşullandırma devrelerinde istenmeyen voltajları indükleyebilir.
Örneğin, Endüstriyel bir ortamda büyük bir motorun yakınına bir Kafa Tipi RTD kurulursa, motor tarafından üretilen elektromanyetik alan RTD kablolarına bağlanabilir ve sinyale gürültü katabilir. EMI etkisini azaltmak için ekranlı kablolar kullanılabilir ancak bazı durumlarda ek filtreleme gerekebilir.
3. Atış Gürültüsü
Atış gürültüsü, elektrik yükünün ayrık doğasıyla ilişkilidir. Yarı iletken cihazlarda ve bazı durumlarda RTD'den geçen akım akışında, elektronların elektrotlara rastgele gelişi akımda küçük dalgalanmalara neden olabilir. Bu da atış gürültüsüne neden olur. Atış gürültüsü ortalama akımın karekökü ve ölçüm sisteminin bant genişliği ile orantılıdır.
4. Titreşim Gürültüsü
1/f gürültüsü olarak da bilinen titreşim gürültüsü, elektronik cihazlarda yaygın olarak gözlemlenen düşük frekanslı bir gürültüdür. Güç spektral yoğunluğu frekansla ters orantılıdır ((1/f)). Kafa Tipi RTD'lerde, sinyal koşullandırma elektroniklerinde, özellikle amplifikatörlerde ve diğer aktif bileşenlerde titreşim gürültüsü mevcut olabilir.
Gürültünün Kafa Tipi RTD Performansı Üzerindeki Etkisi
RTD sinyalinde gürültünün bulunması, sensörün performansı üzerinde birçok olumsuz etkiye sahip olabilir:
1. Azaltılmış Doğruluk
Gürültü sıcaklık okumalarında hatalara neden olabilir. Gürültü seviyesi sinyal seviyesine göre önemliyse gerçek sıcaklık değerini doğru bir şekilde belirlemek zorlaşır. Örneğin, yüksek hassasiyetli bir sıcaklık kontrol sisteminde, küçük miktardaki bir gürültü bile, işlenen ürünün kalitesini etkileyebilecek sıcaklık dalgalanmalarına neden olabilir.
2. Sınırlı Çözünürlük
Gürültü, sıcaklık ölçümünün çözünürlüğünü sınırlayabilir. Çözünürlük, sensör tarafından algılanabilen sıcaklıktaki en küçük değişikliği ifade eder. Gürültü seviyesi yüksekse, RTD sinyalindeki küçük değişiklikleri maskeleyebilir ve küçük sıcaklık değişimlerinin doğru şekilde ölçülmesini imkansız hale getirebilir.
3. Sinyal-Gürültü Oranı (SNR) Bozulması
SNR, gürültü seviyesine göre istenen sinyalin gücünün bir ölçüsüdür. Düşük bir SNR, gürültünün sinyalle karşılaştırılabilir veya ondan daha büyük olduğu anlamına gelir; bu da sinyalden yararlı bilgilerin çıkarılmasını zorlaştırabilir. Kafa Tipi RTD'lerde düşük bir SNR, güvenilmez sıcaklık ölçümlerine yol açabilir ve ayrıca RTD verilerine dayanan herhangi bir kontrol sisteminin performansını da etkileyebilir.
Kafa Tipi RTD Sinyallerinin Gürültü Seviyesinin Ölçülmesi
Kafa Tipi RTD sinyalinin gürültü seviyesini ölçmek için çeşitli teknikler kullanılabilir:
1. Osiloskop
RTD sinyalini ve içindeki gürültüyü görsel olarak gözlemlemek için bir osiloskop kullanılabilir. Osiloskopun uygun zaman tabanına ve voltaj ölçeğine ayarlanmasıyla gürültü dalgalanmaları, ortalama sinyal seviyesi etrafındaki küçük değişiklikler olarak görülebilir. Gürültünün tepeden tepeye veya RMS değeri, osiloskopun ölçüm fonksiyonları kullanılarak ölçülebilir.
2. Spektrum Analizörü
Gürültünün frekans içeriğini analiz etmek için bir spektrum analizörü kullanılabilir. Gürültü kaynaklarının belirlenmesine yardımcı olabilecek, farklı frekanslardaki gürültü gücünün dağılımını gösterebilir. Örneğin, belirli bir frekansta büyük bir tepe noktası varsa, bu, o frekansta çalışan belirli bir kaynaktan gelen elektromanyetik girişimin varlığına işaret edebilir.
3. Gürültü Şekil Ölçer
Gürültü rakamı ölçer, bir cihazın veya sistemin gürültü rakamını ölçmek için kullanılan özel bir araçtır. Gürültü rakamı, test edilen cihaz tarafından gürültü seviyesinin ne kadar artırıldığının bir ölçüsüdür. Gürültü rakamı ölçer kullanılarak RTD'nin ve sinyal koşullandırma devresinin gürültü katkısı doğru bir şekilde ölçülebilir.
Kafa Tipi RTD Sinyallerinde Gürültü Seviyesinin En Aza İndirilmesi
Kafa Tipi RTD'lerin tedarikçisi olarak ürünlerimizdeki gürültü seviyesini en aza indirmek için birkaç adım atıyoruz:
1. Yüksek Kaliteli Malzemeler

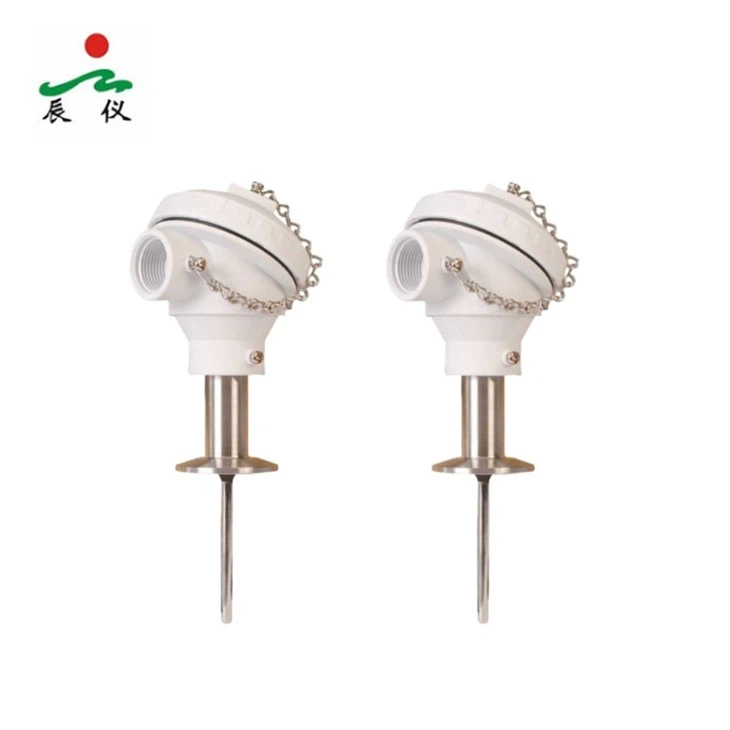

RTD elemanları ve sinyal koşullandırma devreleri için yüksek kaliteli malzemeler kullanıyoruz. Örneğin, bizimSıhhi RTD ProbuMükemmel stabilite ve düşük gürültü özelliklerine sahip hassas sarımlı platin telden yapılmıştır. Platin, doğrusal direnç - sıcaklık ilişkisi ve gürültüye karşı duyarlılığının düşük olması nedeniyle RTD'ler için tercih edilen bir malzemedir.
2. Koruyucu
Elektromanyetik parazitin etkisini azaltmak amacıyla Kafa Tipi RTD'lerimiz için korumalı kablolar sağlıyoruz. Koruma, harici elektromanyetik alanların RTD kablolarına bağlanmasını engellemeye yardımcı olur. Ek olarak, sinyal koşullandırma devreleri daha fazla elektromanyetik koruma sağlamak için genellikle metal muhafazalar içine alınır.
3. Filtreleme
Sinyal koşullandırma devrelerimiz gürültü seviyesini azaltmak için filtreleme teknikleri içerir. Düşük geçişli filtreler, yüksek frekanslı gürültü bileşenlerini gidermek için kullanılabilirken, çentik filtreleri, belirli parazit frekanslarını ortadan kaldırmak için kullanılabilir. Örneğin, bizimPt100 TermosensörTemiz ve doğru bir sıcaklık sinyali sağlamak için gelişmiş filtreleme devreleri kullanılır.
4. Tasarım Optimizasyonu
Gürültünün etkisini en aza indirmek için Kafa Tipi RTD'lerimizin tasarımını optimize ediyoruz. Bu, sinyal koşullandırma devrelerinin doğru yerleşimini, kablo uzunluğunun en aza indirilmesini ve bağlantı sayısının azaltılmasını içerir. BizimAsit Korumalı Pt100 Sıcaklık SensörüGürültü girişini azaltmak için kompakt ve verimli bir düzen ile tasarlanmıştır.
Çözüm
Kafa Tipi RTD'den gelen sinyalin gürültü seviyesi, sıcaklık ölçümlerinin doğruluğunu ve performansını önemli ölçüde etkileyebilecek önemli bir faktördür. Gürültünün kaynaklarını, etkisini ve nasıl ölçülüp en aza indirileceğini anlayarak Kafa Tipi RTD'lerimizin güvenilir ve doğru sıcaklık verileri sağlamasını sağlayabiliriz.
Sıcaklık ölçümü uygulamalarınız için düşük gürültü seviyesine sahip, yüksek kaliteli Kafa Tipi RTD'lere ihtiyacınız varsa, detaylı görüşme için sizi bizimle iletişime geçmeye davet ediyoruz. Özel gereksinimlerinizi karşılayacak geniş bir ürün yelpazemiz var ve teknik ekibimiz ihtiyaçlarınıza uygun doğru sensörü seçmenizde size yardımcı olmaya her zaman hazır.
Referanslar
- "Sıcaklık Ölçümü El Kitabı", Omega Mühendislik.
- "Elektriksel Gürültü: İlkeler ve Uygulamalar", Frederick E. Terman.
- "Modern Elektronik Enstrümantasyon ve Ölçüm Teknikleri", Albert D. Helfrick ve William D. Cooper.
